IL50

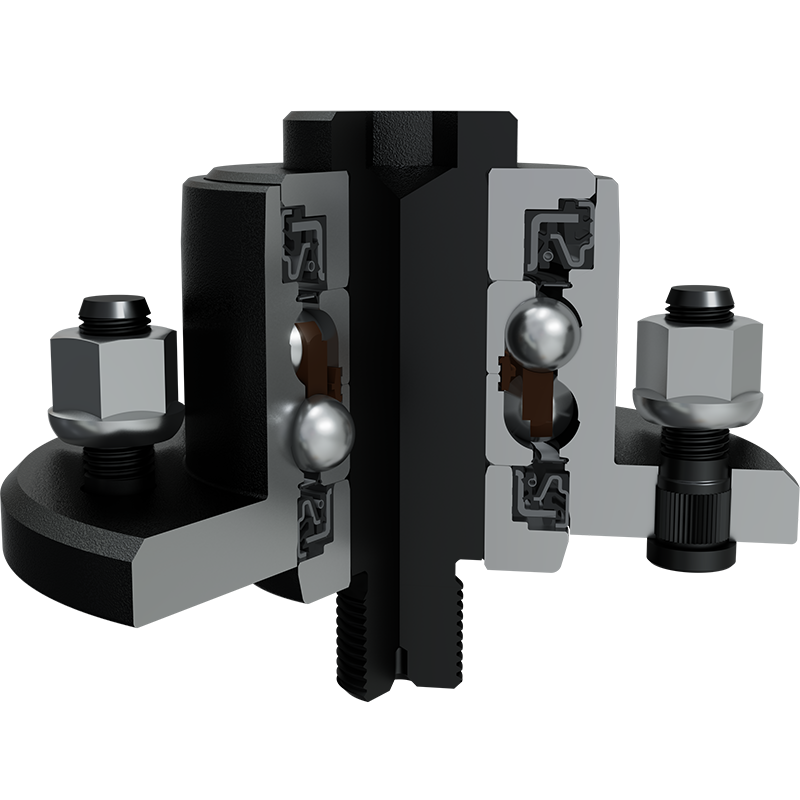

IL50B-108/5T-M24x2-RH(LH)
AGRO POINT HUB
Applikation: Sämaschine
.png)

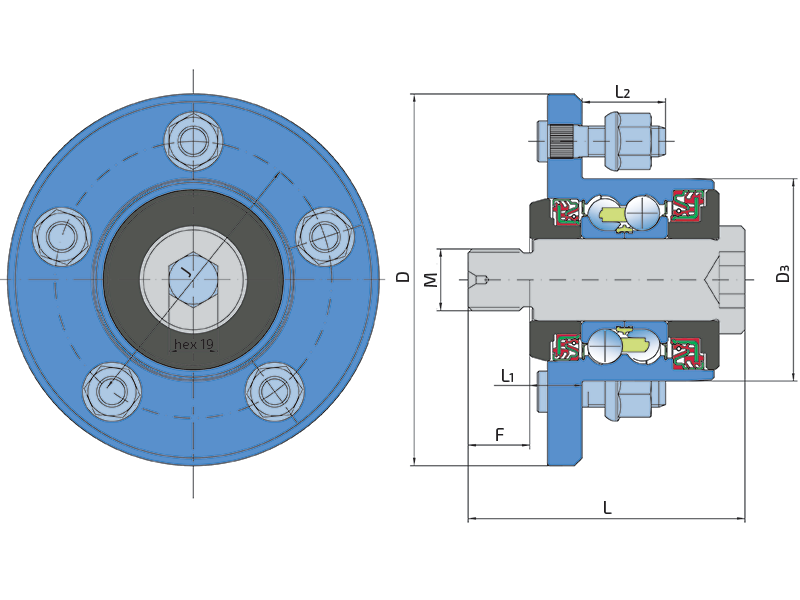

| J | Lochkreis | 108 | mm |
| D | Außendurmesser | 145 | mm |
| M | Außengewinde | M24x2 | mm |
| L | Gesamtlänge | 108 | mm |
| L1 | Bolzengewindelänge | 20.5 | mm |
| L2 | Der Abstand von der Montagefläche zur Vorderseite des Flansches, auf dem die Scheibe installiert ist | 32.5 | mm |
| D3 | Der Außendurchmesser des Nabenkörpers | 79 | mm |
| F | Länge des Gewindeteils | 24 | mm |
| kg | Gewicht | 3.985 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.924 | kN |
