Lagereinsatz LE
LE 211 2T

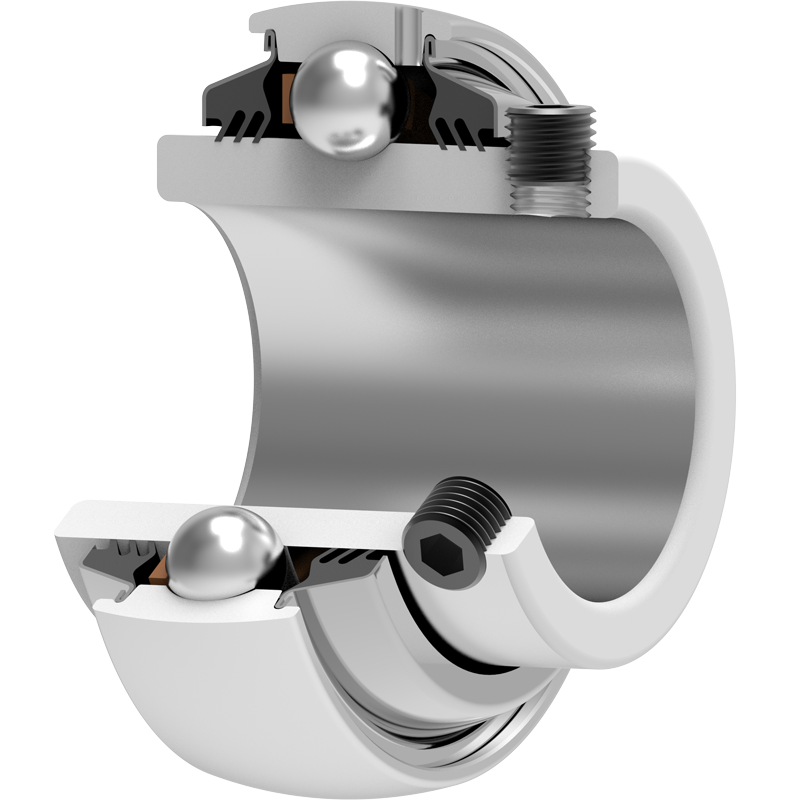

Y-Lager mit Madenschraubensicherung
Applikation:

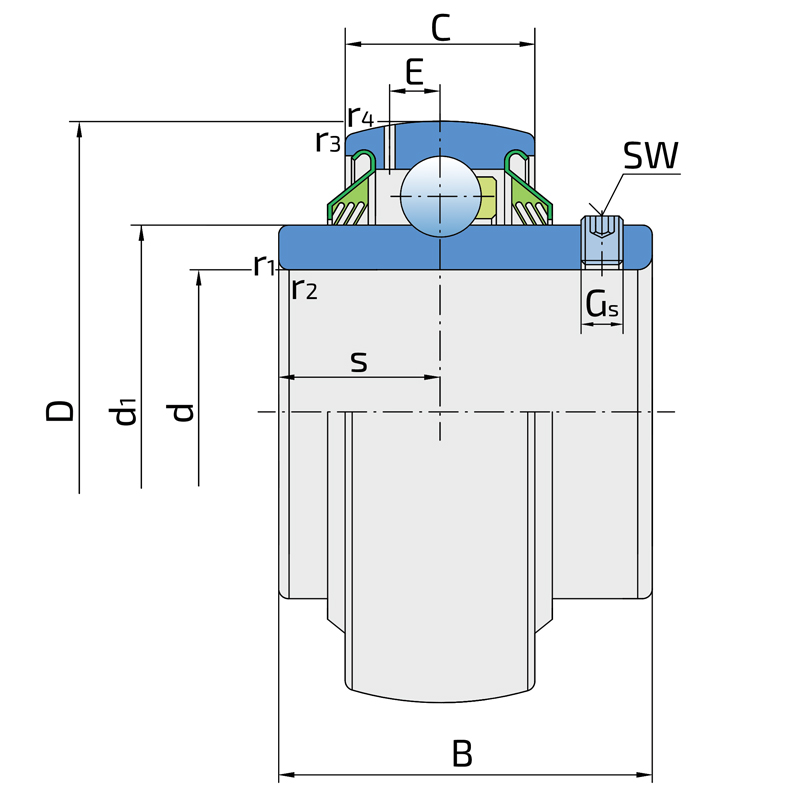

| d | Bohrungsdurchmesser | 55 | mm |
| D | Außendurmesser | 100 | mm |
| B | Breite Innenring | 55.6 | mm |
| C | Breite Außenring | 25 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 22.2 | mm |
| d1 | Außendurchmesser Innenring | 69.1 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 7 | mm |
| Gs | Stell- / Sicherungsschraube | M10x1 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1 | mm |
| r3,4 | Fasenmaß des Außenrings | 2 | mm |
| Cdyn | Dynamische Tragzahl | 43.6 | kN |
| Co | Statische Tragzahl | 29 | kN |
| Pu | Dauerbelastungsgrenze | 1.25 | kN |
| kg | Gewicht | 0.94 | kg |
