IL50
IL50-120/6H-M24x1.5-103

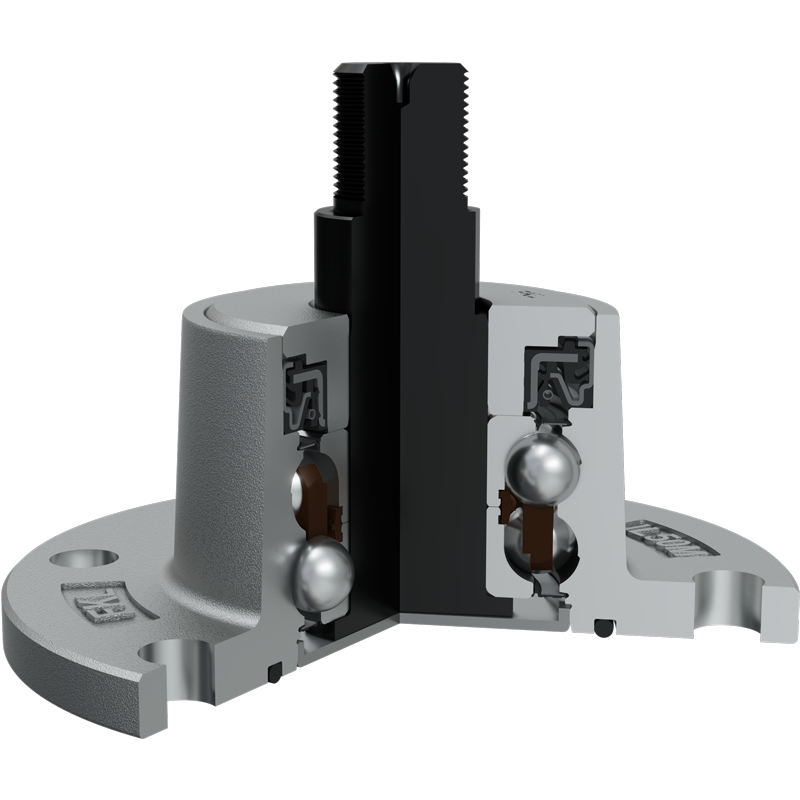

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

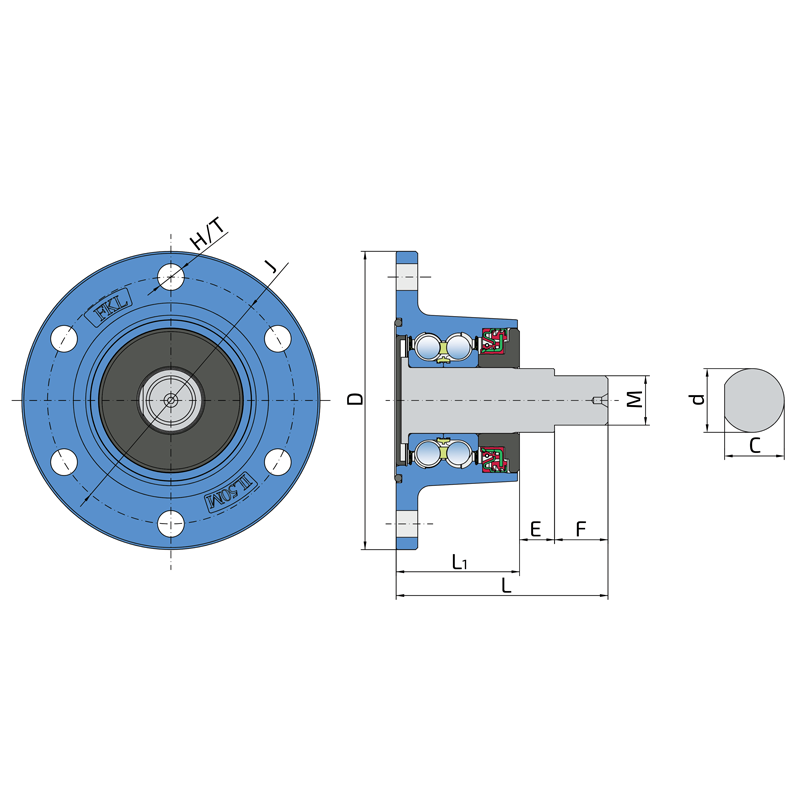

| J | Lochkreis | 120 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | 6x13 | mm |
| d | Bohrungsdurchmesser | 31 | mm |
| C | Lochausschnitt in D-Form | 29 | mm |
| M | Außengewinde | M24x1.5 | mm |
| L | Gesamtlänge | 103 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 17 | mm |
| F | Länge des Gewindeteils | 26 | mm |
| kg | Gewicht | 2.999 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.924 | kN |
