IL50
IL50-100/5T-M22-122

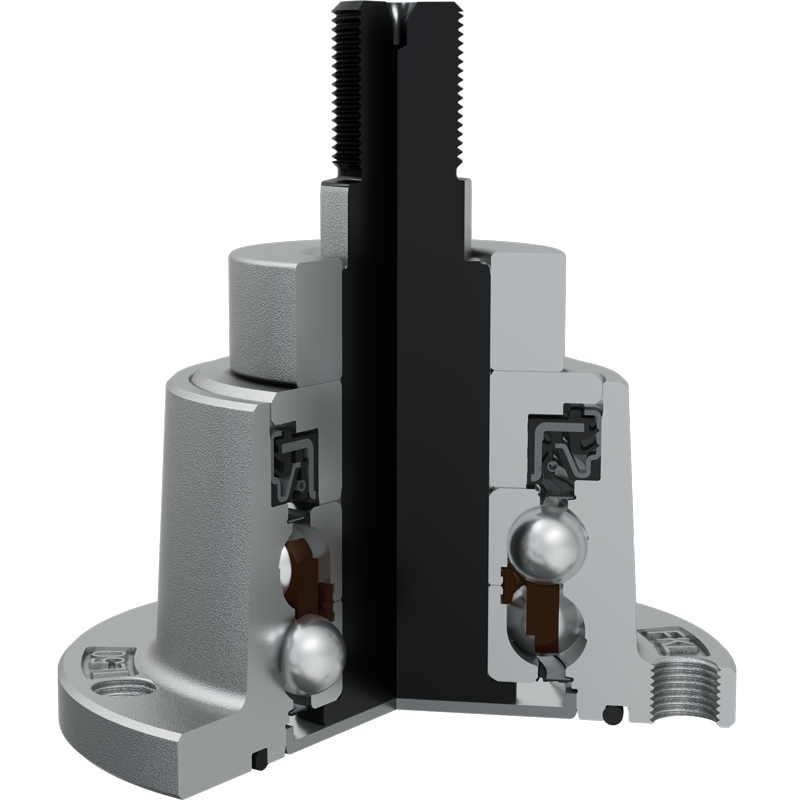

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

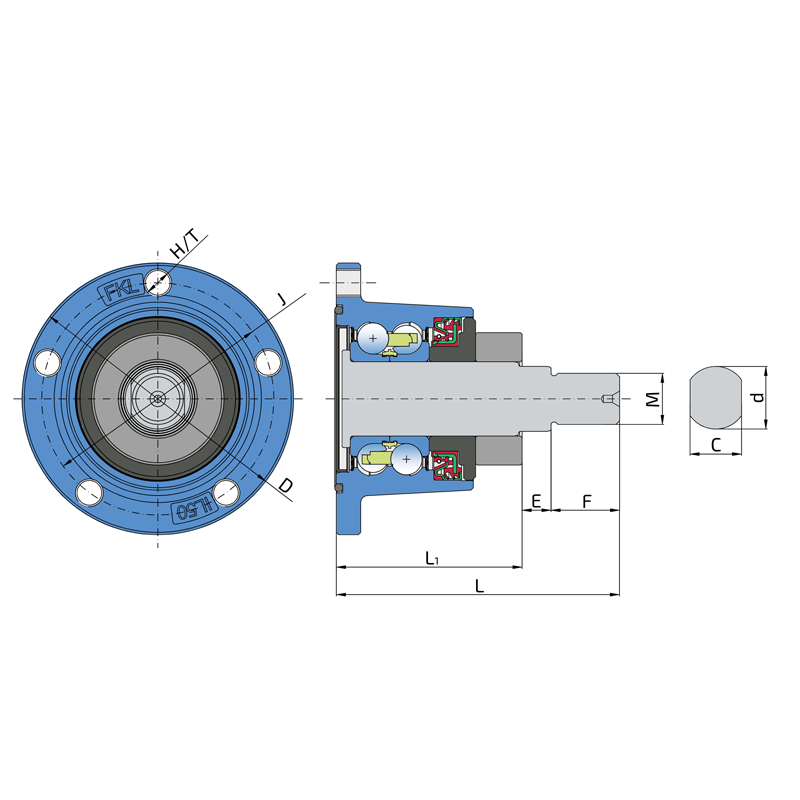

| J | Lochkreis | 100 | mm |
| D | Außendurmesser | 117 | mm |
| H/T | Loch/Gewinde | 5xM12x1.25 | mm |
| d | Bohrungsdurchmesser | 28 | mm |
| C | Lochausschnitt in D-Form | 23 | mm |
| M | Außengewinde | M22x1.5 | mm |
| L | Gesamtlänge | 122 | mm |
| L1 | Gesamtflanschlänge | 80 | mm |
| E | Länge der D-Formbohrung | 12.5 | mm |
| F | Länge des Gewindeteils | 29.5 | mm |
| kg | Gewicht | 2.87 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
