IL50
IL50-98/4T-M20x1.5
Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

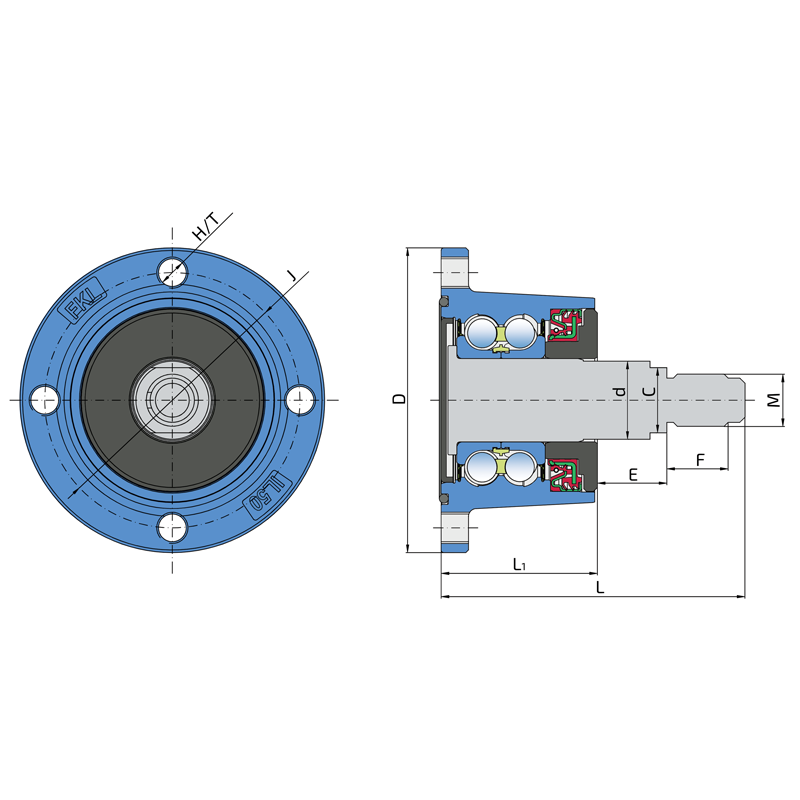

| J | Lochkreis | 98 | mm |
| D | Außendurmesser | 117 | mm |
| H/T | Loch/Gewinde | 4xM12x1.25 | mm |
| d | Bohrungsdurchmesser | 30 | mm |
| C | Lochausschnitt in D-Form | 25 | mm |
| M | Außengewinde | M20x1.5 | mm |
| L | Gesamtlänge | 120.1 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 30.1 | mm |
| F | Länge des Gewindeteils | 23.5 | mm |
| kg | Gewicht | 2.569 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.924 | kN |
