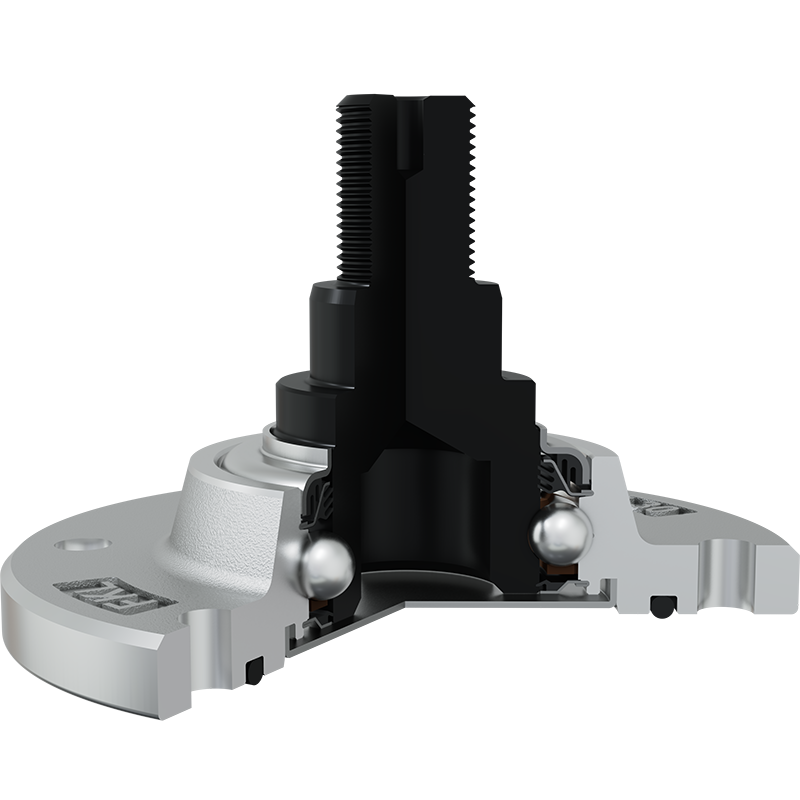

IL30
IL30-95/6H-M20
Lösung für raue Saatbedingungen und Sechscheiben von Pflügen, integrierter Flansch
Applikation: Sämaschinen für die No-Till- und Strip-Till-Landwirtschaftstechnik; Scharscheiben für Sämaschinen; Markierungsscheiben für Pflüge

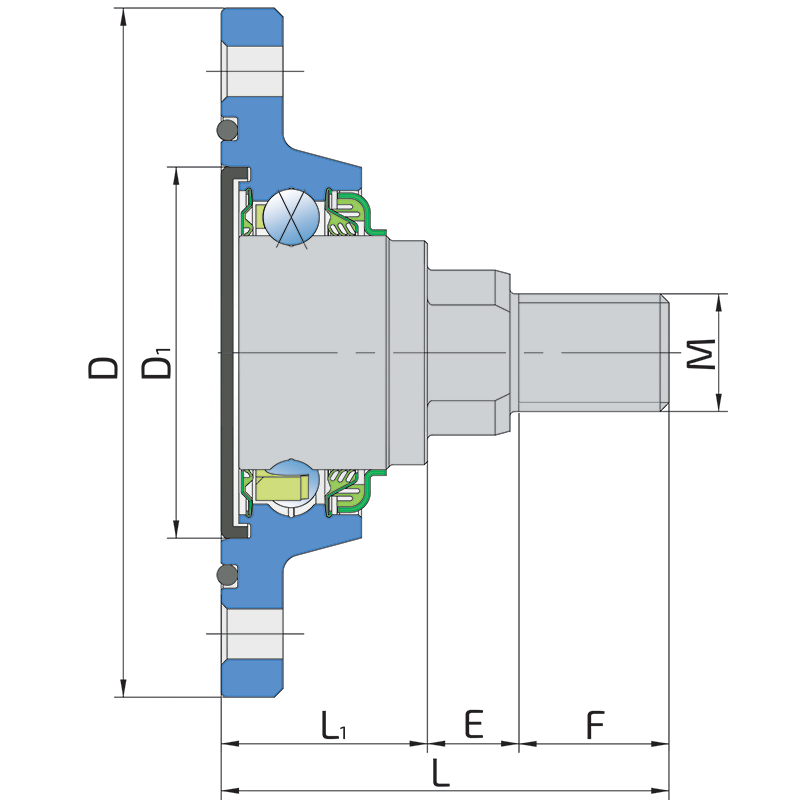

| J | Lochkreis | 95.5 | mm |
| D | Außendurmesser | 117 | mm |
| D1 | Außendurchmesser | 63 | mm |
| H/T | Loch/Gewinde | 6x8.5 | mm |
| d | Bohrungsdurchmesser | 28 | mm |
| C | Lochausschnitt in D-Form | 25.4 | mm |
| M | Außengewinde | M20 | mm |
| L | Gesamtlänge | 76 | mm |
| L1 | Gesamtflanschlänge | 35 | mm |
| E | Länge der D-Formbohrung | 15.5 | mm |
| F | Länge des Gewindeteils | 25.5 | mm |
| kg | Gewicht | 1.21 | kg |
| Cdyn | Dynamische Tragzahl | 29.6 | kN |
| Co | Statische Tragzahl | 21 | kN |
| Pu | Dauerbelastungsgrenze | 0.88 | kN |
