IL40
IL40-100/6T-M20x1.5
Integrierter Flansch, wartungsfreies Lager
Applikation: Scheibenegge

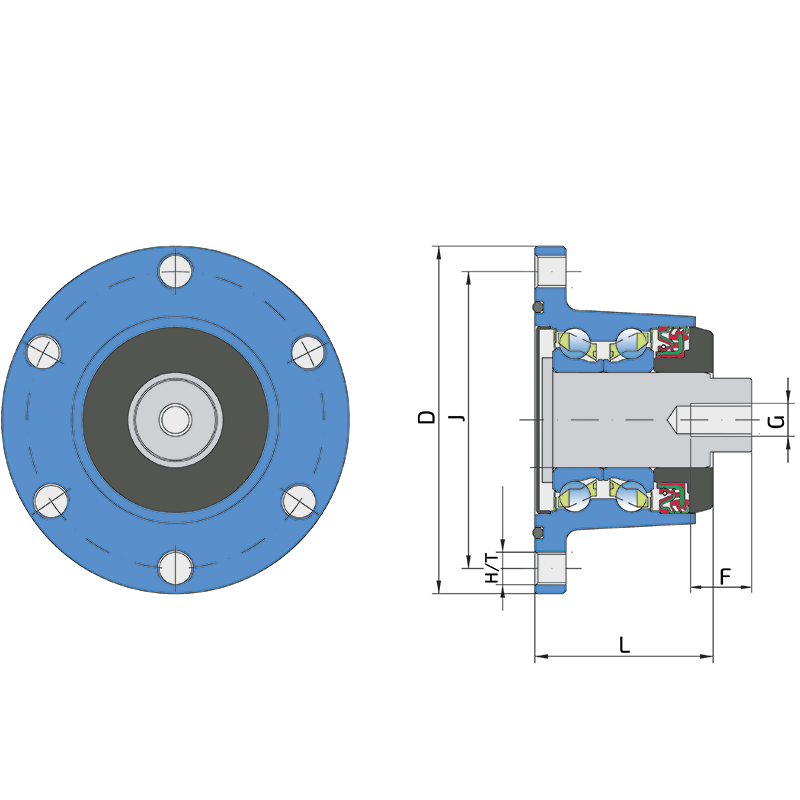

| J | Lochkreis | 100 | mm |
| D | Außendurmesser | 117 | mm |
| H/T | Loch/Gewinde | 6xM10 | mm |
| d | Bohrungsdurchmesser | 34 | mm |
| C | Lochausschnitt in D-Form | 31 | mm |
| G | Innengewinde | M20x1.5 | mm |
| L | Gesamtlänge | 69 | mm |
| L1 | Gesamtflanschlänge | 55 | mm |
| E | Länge der D-Formbohrung | 14 | mm |
| F | Länge des Gewindeteils | 26 | mm |
| kg | Gewicht | 2 | kg |
| Cdyn | Dynamische Tragzahl | 42.9 | kN |
| Co | Statische Tragzahl | 36.3 | kN |
| Pu | Dauerbelastungsgrenze | 1.53 | kN |
