IL40
IL40-127/4T-3/4-16UNF
Integrierter Flansch, wartungsfreies Lager
Applikation: Scheibenegge

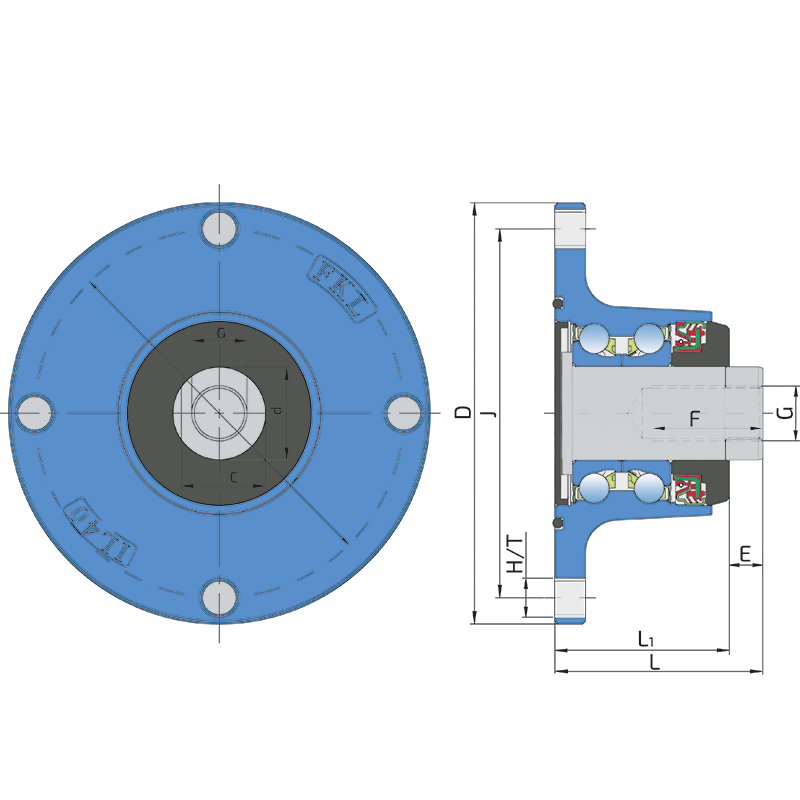

| J | Lochkreis | 127 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | 4x1/2â€-13UNC | mm |
| d | Bohrungsdurchmesser | 31.8 | mm |
| C | Lochausschnitt in D-Form | 29 | mm |
| G | Innengewinde | 3/4â€-16 UNF | mm |
| L | Gesamtlänge | 71.5 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 11.5 | mm |
| F | Länge des Gewindeteils | 38.1 | mm |
| kg | Gewicht | 2.5 | kg |
| Cdyn | Dynamische Tragzahl | 42.9 | kN |
| Co | Statische Tragzahl | 36.3 | kN |
| Pu | Dauerbelastungsgrenze | 1.53 | kN |
