Gehäuse V
UEV 208 2S

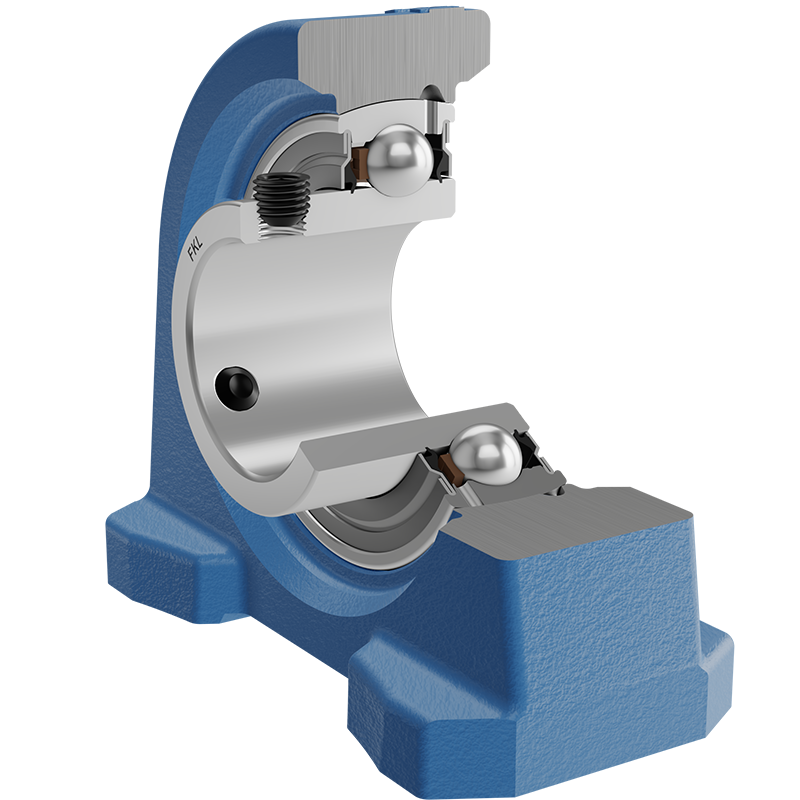

Y-Stehlagereinheiten mit Graugussgehäuse „V“
Applikation:

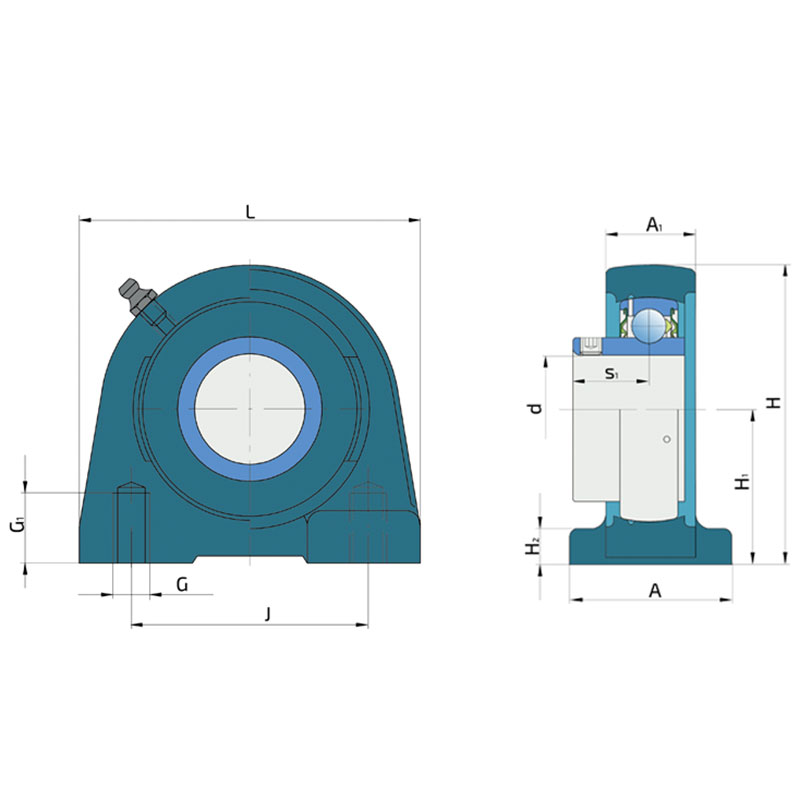

| d | Bohrungsdurchmesser | 40 | mm |
| L | Länge über alles | 116 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 54 | mm |
| A1 | Breite der Gehäuseoberseite | 31.5 | mm |
| H | Gehäusehöhe | 49.2 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 12 | mm |
| H2 | Stärke Gehäusefuß | 100 | mm |
| J | Lochkreis | 84 | mm |
| G | Gewinde | M14 | mm |
| G1 | Länge vom Gewinde | 20 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 25.3 | mm |
| kg | Gewicht | 0.56 | kg |
| Cdyn | Dynamische Tragzahl | 30.7 | kN |
| Co | Statische Tragzahl | 19 | kN |
| Pu | Dauerbelastungsgrenze | 0.8 | kN |
