IL50
IL50B-125.7/4H-3/4-16UNF

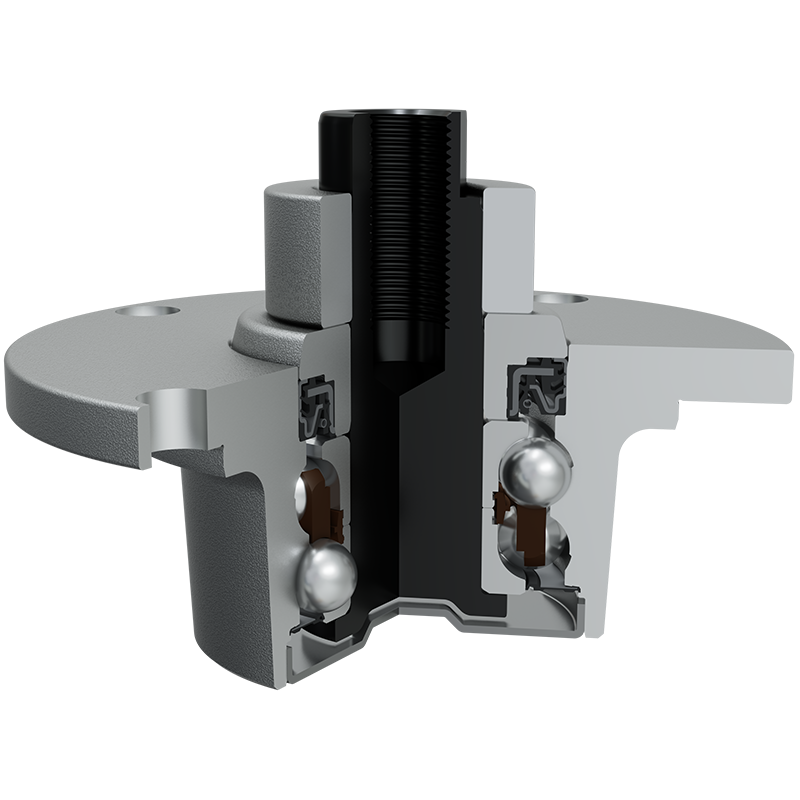

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

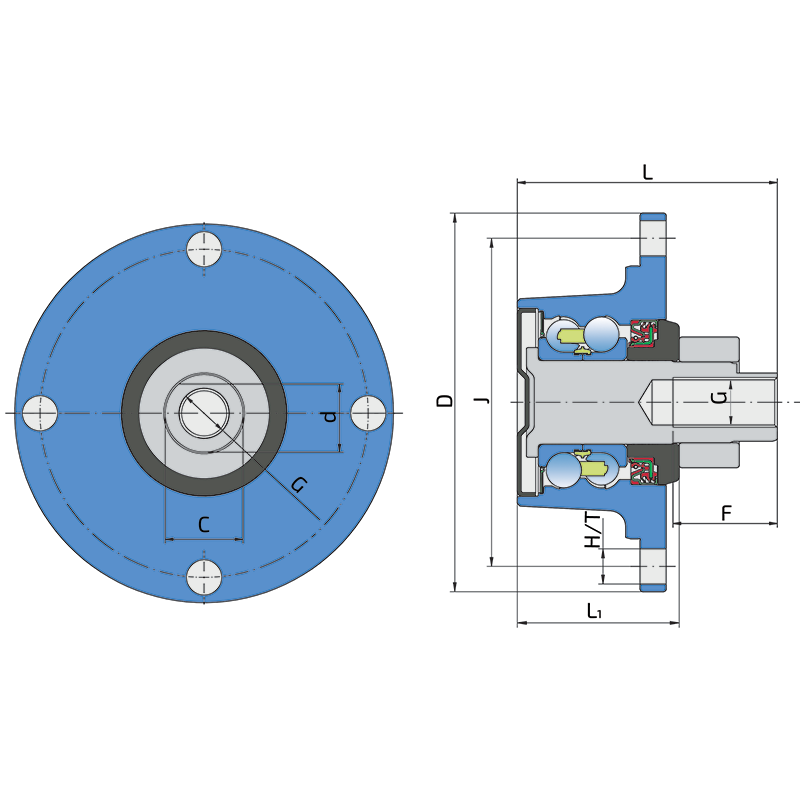

| J | Lochkreis | 125.7 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | ø13.5 | mm |
| d | Bohrungsdurchmesser | 29.75 | mm |
| C | Lochausschnitt in D-Form | 26.1 | mm |
| G | Innengewinde | 3/4â€â€“16UNF | mm |
| L | Gesamtlänge | 99.6 | mm |
| L1 | Gesamtflanschlänge | 57 | mm |
| E | Länge der D-Formbohrung | 14.6 | mm |
| F | Länge des Gewindeteils | 40 | mm |
| kg | Gewicht | 3.245 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
