IL50

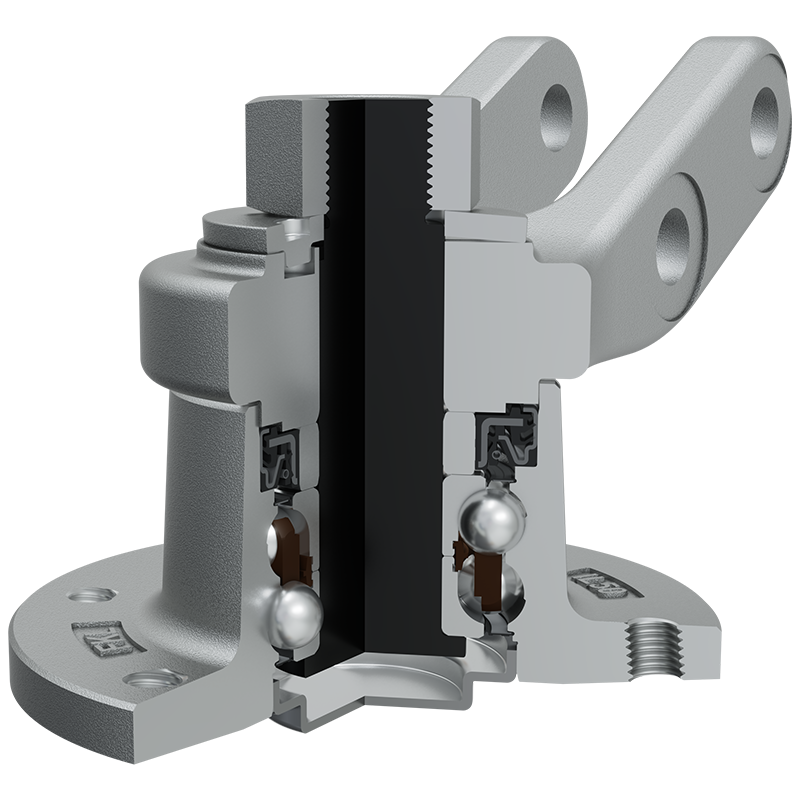

IL50-120/6T-44-R633
Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge
| J | Lochkreis | 120 | mm |
| D | Außendurmesser | 145 | mm |
| D1 | Außendurchmesser | 45 | mm |
| C | Lochausschnitt in D-Form | 55 | mm |
| C1 | Disk harrow arm width | 40 | mm |
| M | Außengewinde | M27x2 | mm |
| H/T | Loch/Gewinde | 6xM12x1.75 | mm |
| H | Abstand zwischen der Lagerachse und der Befestigungsbohrung | 68 | mm |
| H1 | Abstand zwischen dem Körper des Halters und der Befestigungsbohrung | 18 | mm |
| H2 | Abstand zwischen der Lagerachse und dem Halterende | 135 | mm |
| N | Lochdurchmesser | 17 | mm |
| L | Gesamtlänge | 118.2 | mm |
| L1 | Gesamtflanschlänge | 85 | mm |
| L2 | Lagerbreite | 13.7 | mm |
| R | Nuttiefe | 633 | mm |
| β | Winkel des Halters | 63 | ° |
| kg | Gewicht | 5.65 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
