IL50
IL50S-120/4H-M20

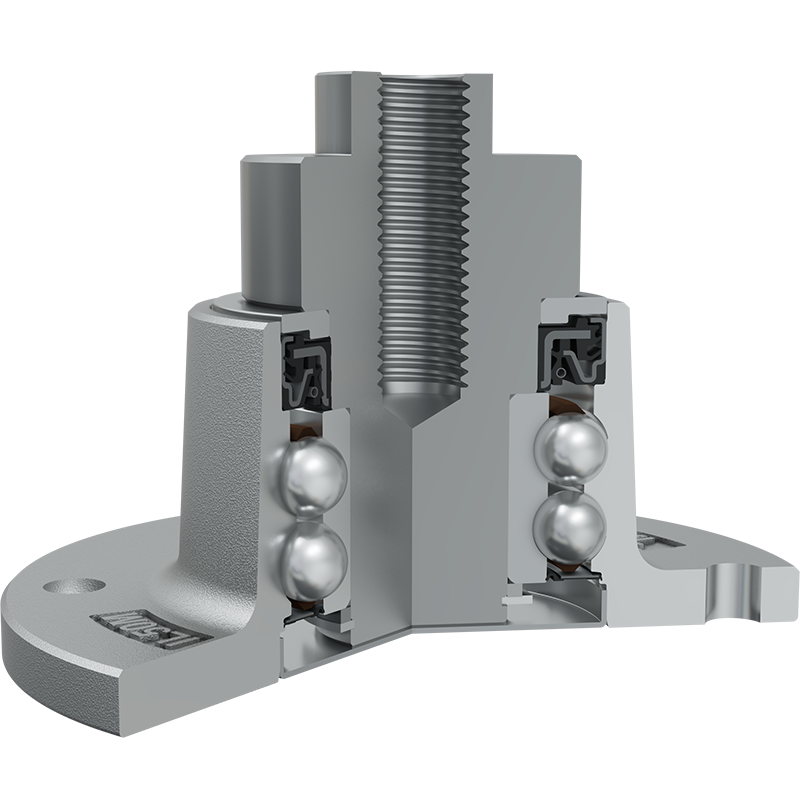

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

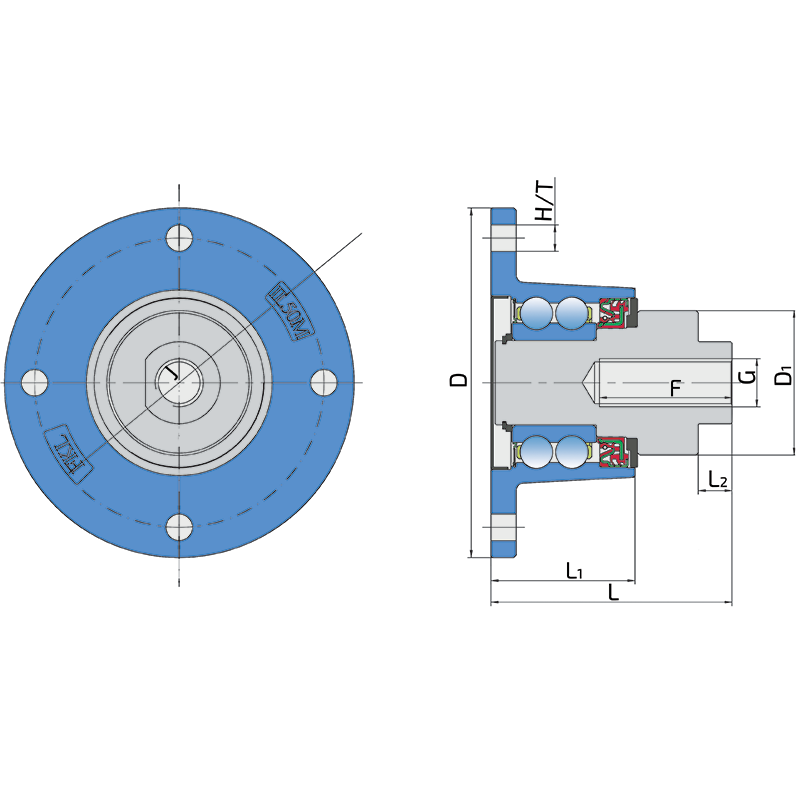

| J | Lochkreis | 120 | mm |
| D | Außendurmesser | 145 | mm |
| D1 | Außendurchmesser | 60 | mm |
| H/T | Loch/Gewinde | ø11 | mm |
| G | Innengewinde | M20 | mm |
| L | Gesamtlänge | 100 | mm |
| L1 | Gesamtflanschlänge | 60.8 | mm |
| L2 | Lagerbreite | 14 | mm |
| F | Länge des Gewindeteils | 55 | mm |
| kg | Gewicht | 3.973 | kg |
| Cdyn | Dynamische Tragzahl | 48.76 | kN |
| Co | Statische Tragzahl | 35.5 | kN |
| Pu | Dauerbelastungsgrenze | 1.49 | kN |
