Gehäuse P
UYP 208 2S

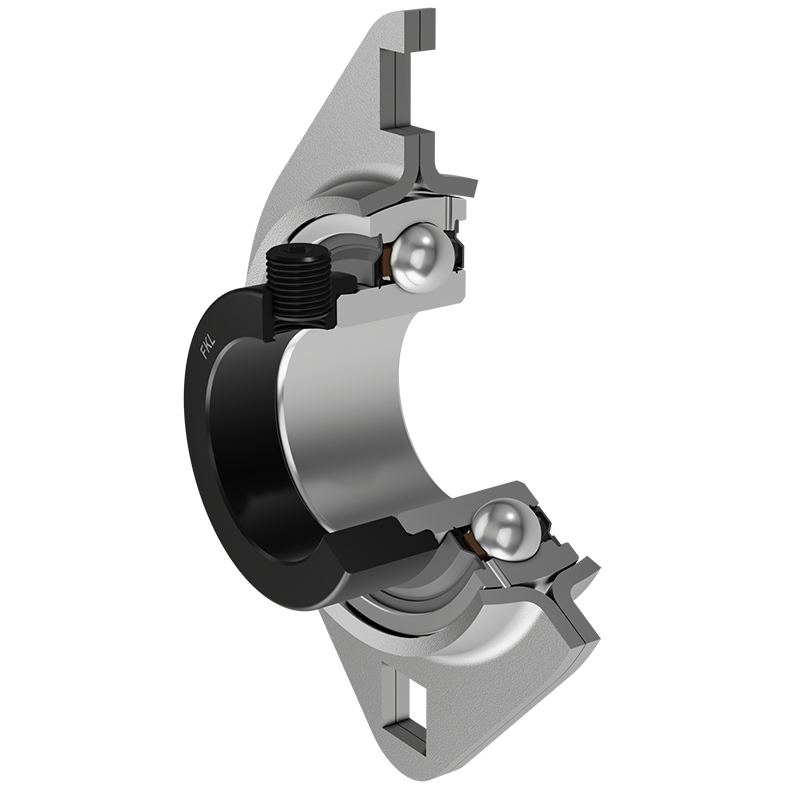

Y-Lagereinheiten mit Flansch und ovalem Stahlblechgehäuse „P“
Applikation:

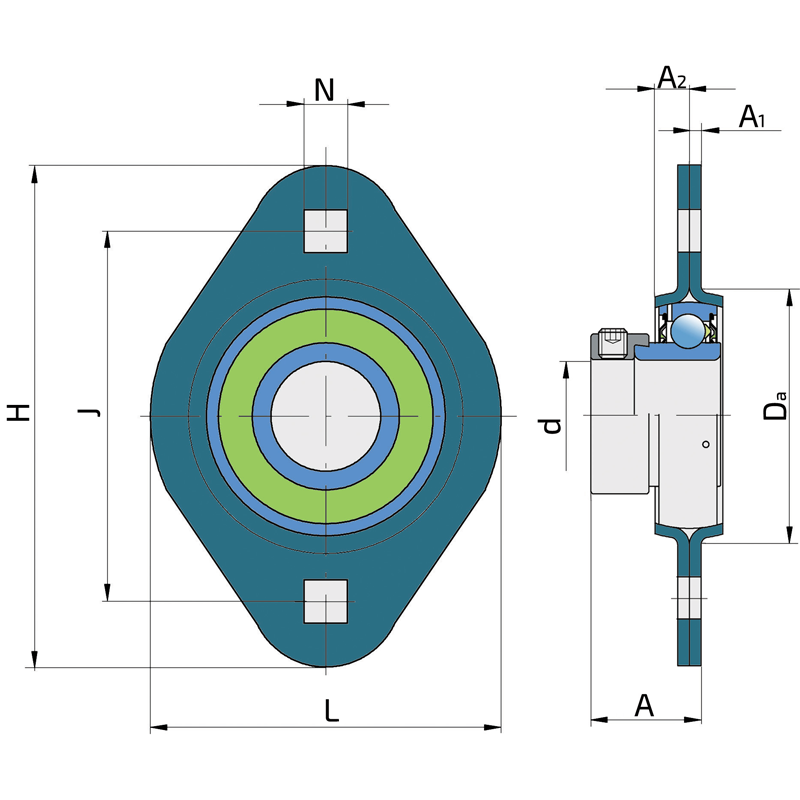

| d | Bohrungsdurchmesser | 40 | mm |
| Da | Zentrierdurchmesser | 91 | mm |
| L | Gesamtbreite | 100 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 36.2 | mm |
| A1 | Dicke des Gehäuseflansches | 3.5 | mm |
| A2 | Höhe des Gehäuses | 11 | mm |
| H | Gehäusehöhe | 148 | mm |
| J | Abstand zwischen den Löchern | 119 | mm |
| N | Quadratisches Lochmaß | 13.5 | mm |
| Fr | Radiale Belastung | 7.5 | kN |
| Fa | Axiale Belastung | 3.7 | kN |
| kg | Gewicht | 0.97 | kg |
| Cdyn | Dynamische Tragzahl | 30.7 | kN |
| Co | Statische Tragzahl | 19 | kN |
| Pu | Dauerbelastungsgrenze | 0.8 | kN |
